实验名称:柔性电流探头在电容放电瞬态电流的测量

1.电容放电电流特性

电容放电过程中,储存在电容中的电荷通过外部回路迅速释放,伴随高频、大电流脉冲,其波形特征包括:

快速上升沿:放电瞬间电流上升时间可达微秒级(如5us),需高带宽探头捕捉细节;

大电流峰值:储能电容放电电流可达数百安培,需宽量程探头避免信号饱和;

高频振荡:回路电感与电容形成LC谐振,要求探头具备高信噪比和相位一致性。

传统电流互感器因带宽限制和磁饱和问题难以满足需求,而本次实验使用的DK-0700凭借非接触式设计和高频响应特性成为理想选择。

2.DK-0700探头的主要优势

高频带宽与瞬态捕捉能力

带宽覆盖:DC-50Hz至10MHz,满足电容放电脉冲上升时间要求(如100ns脉冲对应3.5MHz带宽需求);

抗干扰设计:14mV峰峰值噪声水平,结合示波器高分辨率模式可有效抑制高频振荡中的杂波。

2、大电流测量与安全性

量程范围:7A~700A,覆盖典型电容放电场景(如超级电容组或电力电子设备测试);

耐压保护:线圈耐压3kV,适用于高压电容回路测量,避免击穿风险。

3、灵活安装与校准特性

非侵入式测量:柔性线圈可环绕导体安装,适应狭小空间布局;

3.测量系统搭建与操作流程

1、实验设备:

直流稳压电源PA2002(200V 2A)

高压CBB电容(示例规格:10uf 275V)

品致DK-0700柔性电流探头(10MHz带宽,量程700A)

数字示波器MDO7500A

放电负载:功率电阻

绝缘工具:陶瓷镊子、绝缘手套

2、安全防护措施

高压防护:操作80V以上电压时佩戴绝缘手套,实验区域设置绝缘橡胶垫;

接地保护:电源、电容外壳与示波器共地,消除电位差风险。

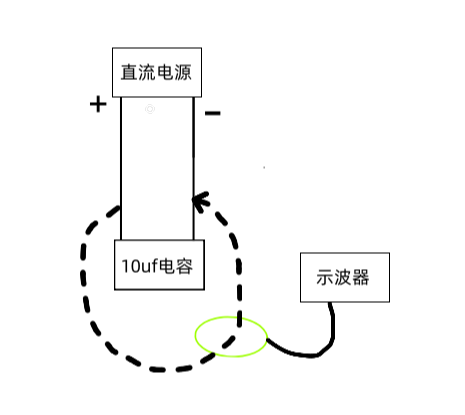

3、搭建电路:

电容与直流电源连接,探头连接示波器,选择连接线先接上电容一边(瞬间电流可达几百A 普通的连接线可能会被电流瞬间打黑),clip-around线圈套入连接线中。示波器设置好相关参数。

实验过程:

①低压预实验(5V充电)

设置电源输出5V,开启充电10秒(确保电容电压稳定);

安全放电操作:用绝缘镊子夹持导线,短暂触碰电容两极(持续时间<0.5秒),模拟快速放电;

记录示波器捕获的电流波形,分析峰值电流与上升时间(预期值:5V下峰值约50A,上升时间微秒级)。

②高压实验(120V充电)

20V阶段:

充电至20V,用铜棒轻触放电,观察波形振荡特性,记录峰值电流(约50A);

50V阶段:

设置电源输出50V,开启充电10秒(确保电容电压稳定);短暂触碰电容两极(持续时间<0.5秒),观察波形振荡特性,记录峰值电流(约100A);

80V测试:

充电前确认电容耐压标识(≥100V),充电完成后,通过短接电容两极放电,DK-0700捕捉瞬态电流(预期峰值100-150A)。

100V测试:

充电完成后,通过短接电容两极放电,DK-0700捕捉瞬态电流(预期峰值150-200A)。

120V测试:

 充电完成后,通过短接电容两极放电,DK-0700捕捉瞬态电流(预期峰值200-300A)。

4.关键数据记录与分析

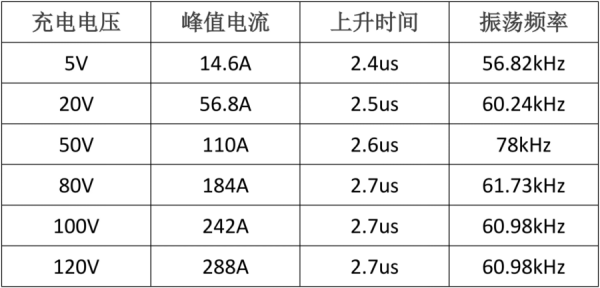

实验数据

经典实验波形

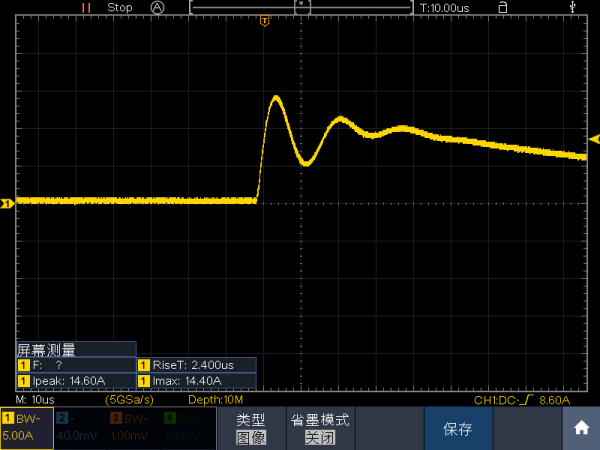

低压实验:5V充电电压

高压实验:80V充电电压

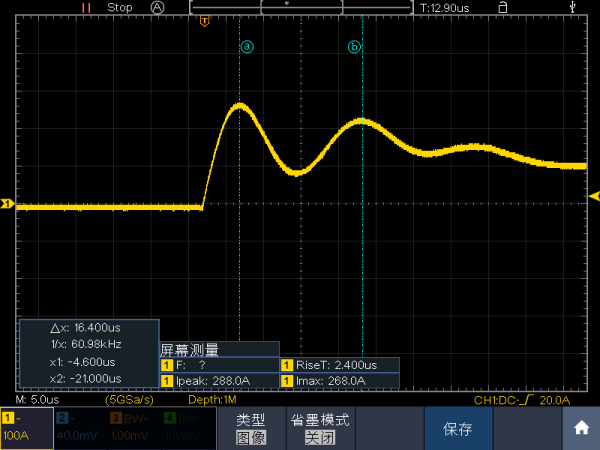

高压实验:120V充电电压

分析

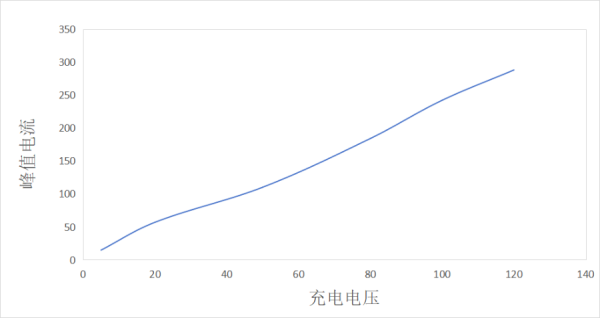

从以上数据来看,电容放电的瞬态峰值电流与充电电压近似呈线性正比关系,比例系数约为2.4 A/V,但在某些电压点可能存在偏差,可能由于测量误差或ESR的临时变化。并且可以基本确定震荡频率与充电电压无相关性。

5.实验意义与应用延伸

本实验通过阶梯式加压与精细化测量,完整呈现了电容放电瞬态电流的特性规律,可应用于:

储能系统设计:优化电容组并联拓扑,降低回路寄生电感;

功率器件选型:根据实测电流峰值与di/dt数据,选择匹配的IGBT或MOSFET;

安全标准验证:为高压设备的短路保护电路设计提供实测数据支撑

6.总结

品致DK系列柔性电流探头凭借其高带宽、大电流量程和非接触式测量优势,为电容放电瞬态电流分析提供了高精度解决方案。
