从城市的璀璨灯火到乡村的滚滚麦浪,从工业生产的高效运转到家庭生活的舒适便捷,都离不开稳定的电力供应。电能如同现代社会的血液,源源不断地为人类的生产、生活和科技进步注入动力。电力系统是由发电、变电、输电、配电、用电等环节构成的统一整体,是现代社会中最重要、最庞杂的工程系统之一。局部放电是电力系统中的典型危害,局部放电的发生会直接对绝缘材料破坏,并能进一步引起更多电气故障,如使设备负载能力降低、损耗电能、引发闪络、降低机械强度、产生无线电/射频干扰、形成导电通道从而导致短路。若能尽早发现电力系统中的隐患和缺陷,就能在电气故障发生之前及时干预,保护电力系统安全稳定运行。

产品简介

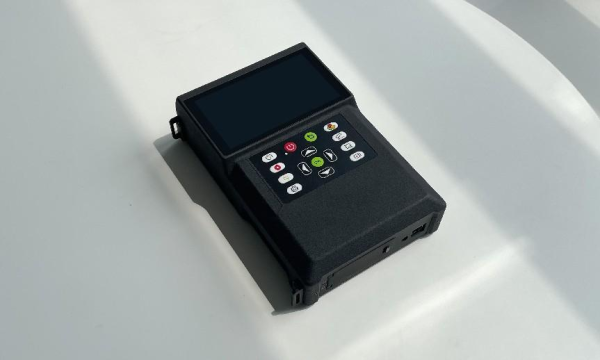

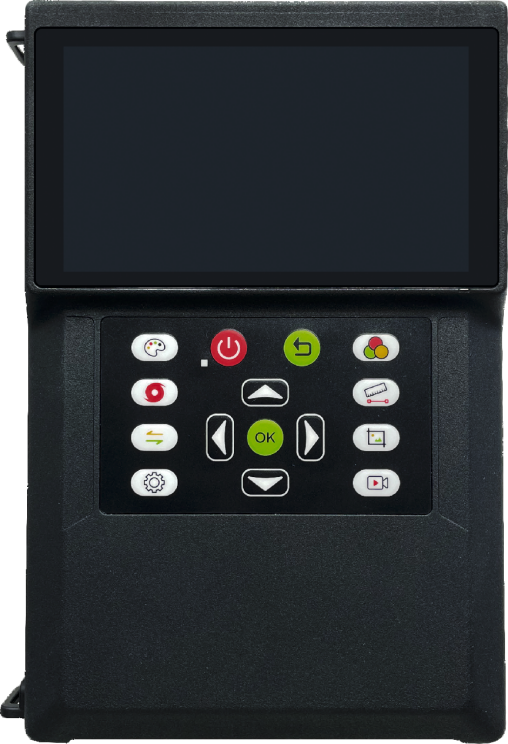

VY-NovoCAM手持式多通道紫外成像仪专为带电设备表面局部放电检测设计,可以灵敏清晰的捕捉各类局部放电现象,如电晕放电、尖端放电、间隙放电、沿面放电、接触不良放电等。

采用超高灵敏度日盲紫外机芯,支持局部放电高精度量化检测;

可输出高一致性光子计数值,实现缺陷等级标准化判定;

集成变焦可见光相机与激光测距模块,实现缺陷空间坐标标定;

配备全局测温红外相机,执行设备温度精准测量及异常热源诊断;

多模态数据融合输出,支持检修计划智能决策。

技术参数

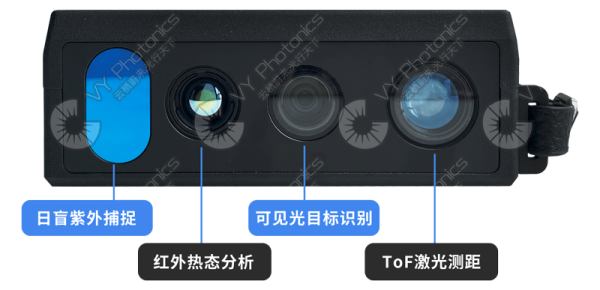

日盲紫外信号捕捉

分辨率 1280×720

视场角 多视场角,广角≥20°×11°

波长范围 240~280nm

灵敏度 3×10-18W/cm^2

搭载自主研发的日盲紫外滤光片与门控像增强器,可有效屏蔽太阳光干扰,在强日照环境下精准捕捉电晕放电产生的微弱紫外信号,实现早期故障预警。

可见光目标识别

光学变焦 10倍

分辨率 1280×720

可清晰记录设备表面细节,辅助定位放电点位置。

红外热态分析

分辨率 640×512

波长范围 8~14μm

可实时监测设备温度分布,快速识别局部过热异常

ToF激光测距

探测距离 1~100m

波长范围 905nm

结合紫外信号自动强度修正功能,确保远距离检测的精准性

产品优势

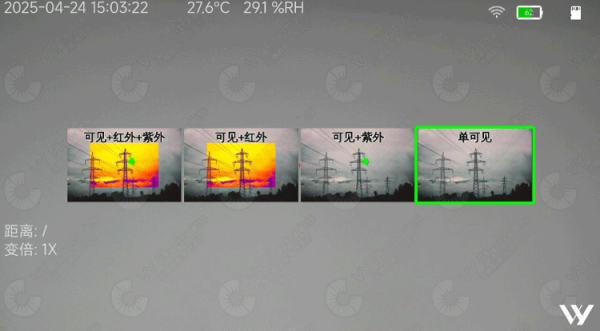

1.多通道融合显示

通过与电晕放电位置对应的设备紫外光子数与红外热图像、可见光图像进行对比,对带电设备缺陷进行诊断评估。

紫外光子数图像

红外热图像

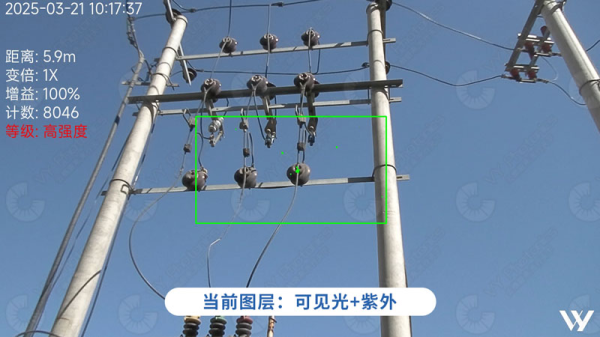

可见光图像+紫外光子数图像

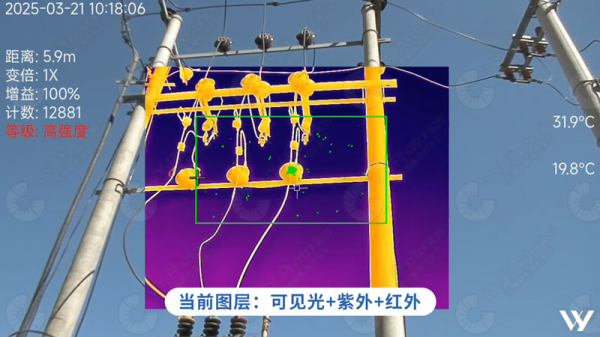

可见光图像+红外热图像+紫外光子数图像

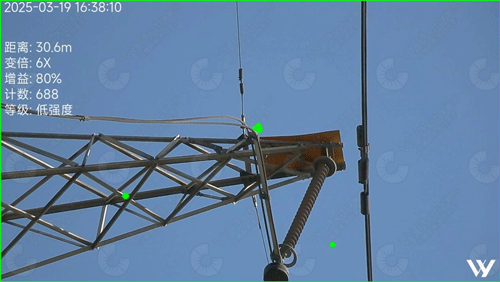

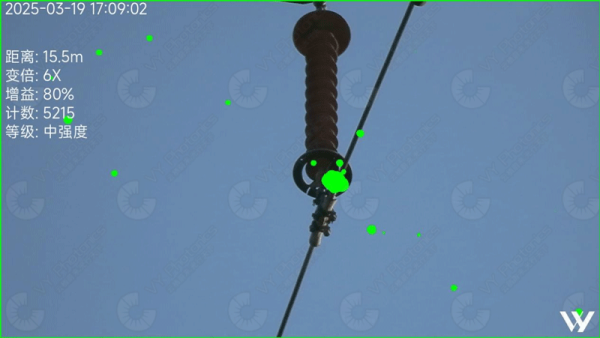

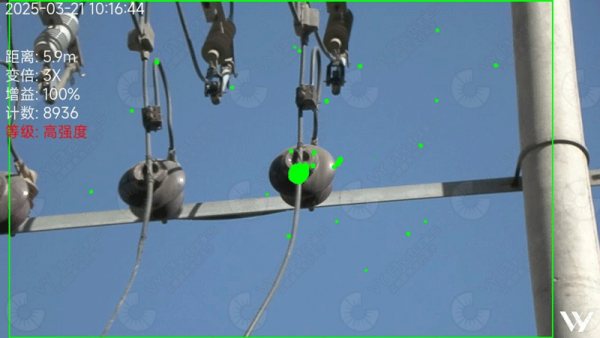

2.平均光子数判定

根据平均光子数放电强弱划分为高等强度放电、中等强度放电和低等强度放电三段范围,对带电设备电晕放电状态进行判定。

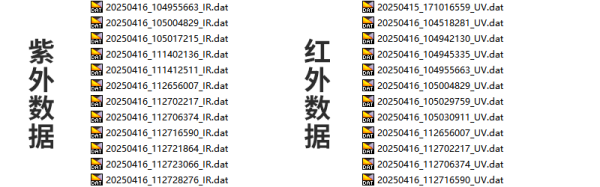

3.报表数据可溯源

提供算法计算数据的同时可提供原始紫外光子数据及红外热成像数据,确保数据可溯源。

案例分享

【案例分享】多光融合成像智慧巡检设备应用于城乡输配电设施

【案例分享】多通道紫外成像仪发电厂电力升压系统缺陷检测

【案例分享】多通道紫外成像仪检测浇注母线缺陷

预约服务

蔚云光电依托自主可控的紫外成像技术体系,持续为电力行业提供高精度、全场景的表面放电检测解决方案。现开放预约试用及检测服务,并提供定制化解决方案,您可以拨打电话申请填写预约申请表。
