一、链条式波峰焊入板机在DIP生产线中的战略地位

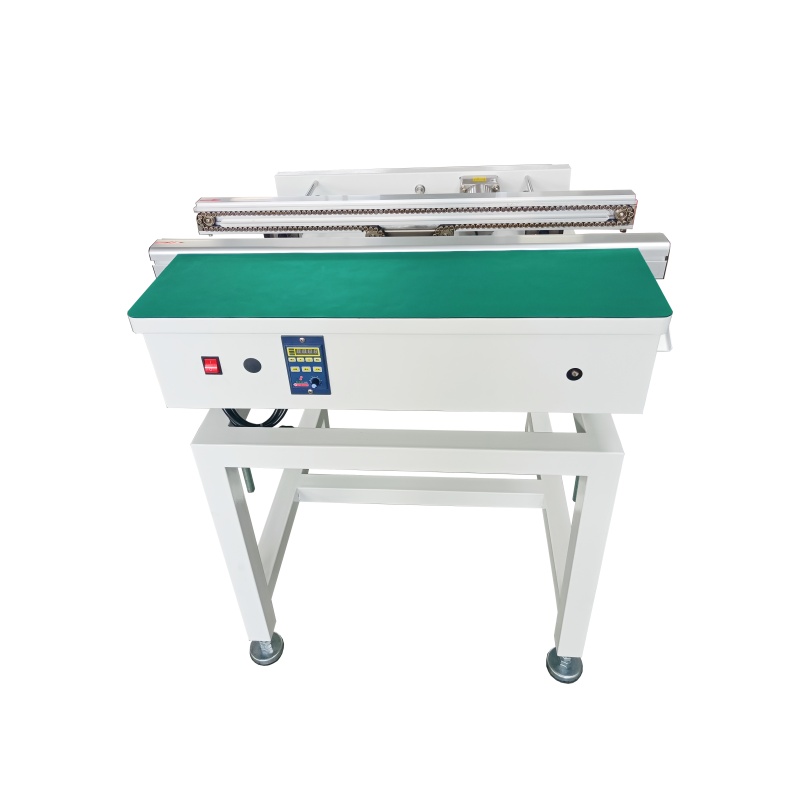

链条式波峰焊入板机作为DIP生产线的关键设备,承担着连接前端工序与波峰焊机的重要任务。该设备采用不锈钢尼龙链条传动系统,实现PCB板的稳定输送,成为现代电子制造业提升自动化水平的重要技术装备。

在DIP(双列直插式封装)生产工艺中,元器件插装完成后需要经过波峰焊接来固定连接。此时PCB板的准确、稳定输送至关重要,直接影响焊接质量和生产效率。链条式传动系统相比皮带传动具有更强的承载能力和更高的定位精度,特别适用于承载插装元器件后重量增加的PCB板。

二、不锈钢链条传动系统的技术优势分析

2.1材质选择与性能表现

不锈钢尼龙链条的应用体现了设备制造商对材质选择的深度考量。不锈钢材质具有良好的耐腐蚀性和机械强度,在SMT车间的恒温恒湿环境中能够保持长期稳定运行。尼龙部分则提供了适当的弹性和低摩擦系数,减少了PCB板在传输过程中的振动和磨损。

这种材质组合使得传动系统在0~2000mm/min的速度范围内都能保持平稳运行,满足不同工艺节拍的要求。同时,材质的化学稳定性确保了在波峰焊前的助焊剂预处理环境中不会发生化学反应。

2.2传动精度与稳定性

链条式传动系统的齿轮啮合方式决定了其传动比的精确性和重复性。相比皮带传动可能出现的打滑现象,链条传动能够实现真正的同步传动,确保PCB板按照预设速度稳定前进。

这种精确的速度控制对波峰焊工艺至关重要。PCB板在助焊剂涂覆、预热和焊接各个区域的停留时间必须严格控制,任何速度波动都可能导致焊接不良。链条式传动系统的机械特性天然地满足了这一工艺要求。

三、设备技术规格与工艺适应性

3.1规格参数配置

从技术资料来看,QQEC-350/450型号波峰焊入板机展现了良好的规格适应性。外型尺寸设计兼顾了设备紧凑性和工艺需求,1000mm的可选运输长度为不同规模的生产线提供了配置灵活性。

PCB宽度适应范围50~400mm(QQEC-350)和50~500mm(QQEC-450),基本覆盖了市场上主流的PCB板尺寸规格。这种宽泛的适应性减少了企业在产品切换时的设备调整工作量,提升了生产线的通用性。

3.2工艺参数可调性

设备的导轨宽度、角度均支持手动调节,这一设计充分考虑了不同PCB板和波峰焊机的匹配需求。导轨角度调节功能特别重要,因为不同的波峯焊机可能具有不同的进板角度要求,角度不匹配可能导致PCB板卡住或倾斜进入焊接区域。

传送速度0~2000mm/min的调节范围为工艺优化提供了充分空间。较慢的速度适用于复杂PCB板或精密焊接要求,较快的速度则可用于大批量生产提升效率。

四、生产线集成与自动化价值

4.1前端设备无缝对接

波峰焊入板机的设计充分考虑了与前端设备的连接需求。L→R或R→L的传输方向选择使其能够适应不同的生产线布局,无论是直线型还是U型生产线都能有效集成。

运输高度750±50mm的设计标准体现了设备制造商对行业标准的准确把握。这一高度设置既符合操作人员的工作舒适性要求,又与大多数前端设备保持了良好的高度匹配。

4.2自动化控制集成

1PAC220V50/60Hz25W的功率配置体现了设备的节能设计理念。相比大功率传动系统,这种配置在保证传动能力的同时降低了能耗,符合现代制造业绿色生产的要求。

电机控制系统的集成为设备提供了与上位MES系统连接的可能,实现生产数据的实时采集和工艺参数的远程调节,这对构建智能化生产线具有重要意义。

五、市场应用前景与技术发展趋势

5.1 DIP工艺的持续需求

尽管SMT技术在电子制造中占据主导地位,但DIP工艺在特定应用领域仍具有不可替代的优势。大功率器件、高可靠性要求的产品、以及某些特殊封装形式的元器件仍需要采用DIP工艺。

这种技术互补性为链条式波峰焊入板机提供了稳定的市场需求基础。特别是在汽车电子、工业控制等对可靠性要求较高的领域,DIP工艺的应用比例仍然相当可观。

5.2设备技术升级方向

从设备技术发展角度看,未来的链条式波峰焊入板机将朝着更高精度、更好集成性的方向发展。传动系统的精度提升、控制系统的智能化、以及与工业4.0标准的兼容性将成为技术发展的重点方向。

材质技术的进步也将为设备性能提升提供支撑。新型耐磨材料的应用、表面处理技术的改进将进一步延长设备的使用寿命,降低维护成本。

链条式波峰焊入板机以其独特的传动方式和可靠的工艺表现,在DIP生产线自动化改造中发挥着重要作用。不锈钢链条传动系统的技术优势,结合设备良好的工艺适应性和集成能力,为电子制造企业提升生产效率和产品质量提供了有效的技术手段。随着制造业向智能化方向发展,这类设备的技术价值将得到进一步体现。

链条式波峰焊入板机是DIP生产线自动化升级的关键设备,不锈钢链条传动技术为其性能赋能,凭借优异的耐腐、耐磨、耐高温特性适配严苛工况,搭配精确传动与调宽结构,保障PCB板平稳输送与多规格适配,大幅提升入板效率与自动化水平。深圳市琦琦自动化作为深耕该领域的源头工厂,依托全流程自主研发生产能力与技术积累,从源头把控设备稳定性与性价比,同时提供按需定制服务,可根据客户产能、PCB板规格等场景需求优化设备参数,为不同规模企业的生产线升级量身打造专属解决方案,搭建起技术与产业需求的适配桥梁。
