波峰焊入板机在DIP生产线中的关键作用

在电子制造业的DIP(双列直插)生产线中,波峰焊入板机作为波峰焊接工艺的重要前端设备,承担着将PCB电路板稳定、准确地输送到波峰焊机的关键任务。作为SMT设备供应商企业在DIP生产线切脚与焊接辅助设备领域的重要产品,波峰焊入板机的性能直接影响整个焊接工艺的质量和效率。

专业定位与应用场景

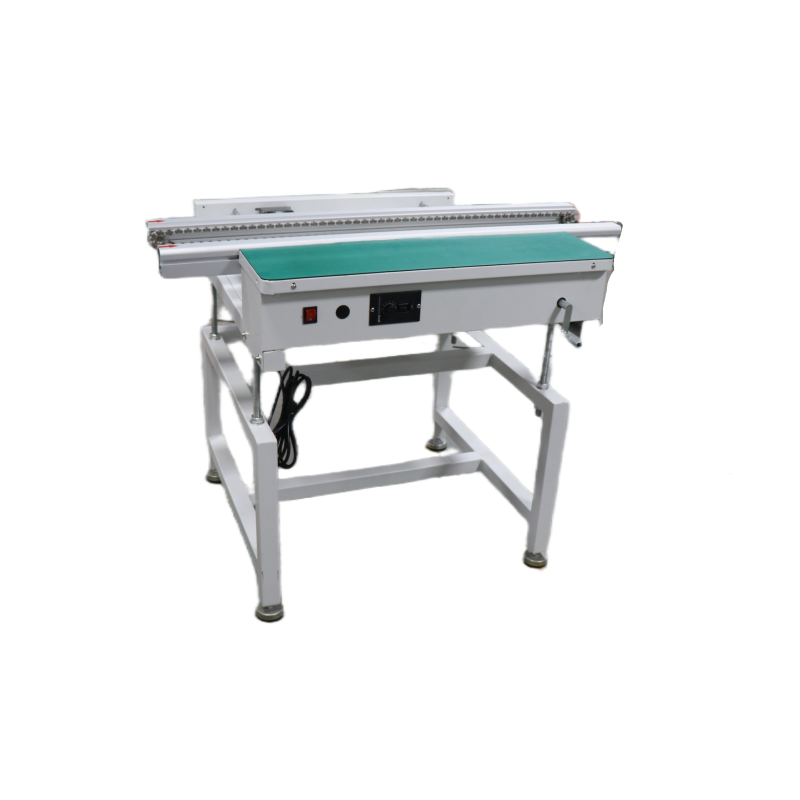

波峰焊入板机专门用于波峰焊机前端与生产线接驳,提供稳定、可调的PCB板入板功能。在DIP生产线的实际应用中,该设备主要解决波峰焊机前端需要稳定、可靠地将PCB板送入的工艺需求,同时要求导轨宽度和角度可调,以适应不同板材和工艺要求。

技术特点与差异化优势

1.高稳定性入板系统

设备采用链条及导轨设计,确保工作平稳,安全可靠,有效减少入板故障。这种设计理念充分考虑了DIP生产线对设备稳定性的严格要求,通过专业的机械结构保证PCB板在输送过程中的平稳性和准确性。

2.高适应性调节机制

波峰焊入板机具备导轨宽度、角度均可调(手动)的特点,能够适应不同PCB板尺寸和波峰焊机要求。这种设计使得单一设备可以满足多种生产需求,提高了设备的通用性和投资回报率。导轨宽度调节范围可达50~400mm(QQEC-350型)和50~500mm(QQEC-450型),充分满足不同规格PCB板的加工需求。

3.精确的传输控制

设备配备1PAC220V50/60Hz25W运输电机,传送速度可在0~2000mm/min范围内调节,为不同工艺要求提供精确的传输速度控制。传输高度750±50mm的设计规范,确保与标准波峰焊设备的良好匹配。

产品规格与技术参数

型号配置

目前市场上主要提供QQEC-350和QQEC-450两种型号,分别适应不同规格的PCB板处理需求:

•


• QQEC-350型:外型尺寸1000(可选项)×600×750mm,PCB宽度50~400mm,重量约50KG




• QQEC-450型:外型尺寸1000(可选项)×860×750mm,PCB宽度50~500mm,重量约65KG

技术规范

传输系统采用不锈钢尼龙链条作为传输带材料,确保长期使用的耐用性和稳定性。PCB传输方向支持L→R或R→L双向配置,运输长度1000mm(可选项),为生产线布局提供更多灵活性。设备电源规格为1PAC220V50/60Hz,运输高度750±50mm,符合行业标准要求。

行业应用与价值体现

解决方案价值

波峰焊入板机作为DIP生产线的关键设备,主要价值体现在提升生产线自动化水平、保证产品质量稳定性以及降低人工操作风险。通过精确的机械传动和可调节的参数设置,设备能够适应不同厚度、不同尺寸的PCB板,为后续波峰焊工艺提供稳定的基础条件。

工艺匹配性

作为波峰焊前端设备,入板机的传输精度和稳定性直接影响焊接质量。设备通过专业的链条传动系统和可调节导轨,确保PCB板以正确的角度和速度进入波峰焊区域,避免因传输不当导致的焊接缺陷。

选型指导与应用建议

设备选型考虑因素

在选择波峰焊入板机时,需要综合考虑生产线的PCB板规格范围、日产能要求、与现有波峰焊设备的匹配性以及车间空间布局等因素。对于处理多种规格PCB板的生产线,建议选择调节范围更大的型号,以提高设备利用率。

维护与使用建议

设备在日常使用中应注意定期检查链条张紧度、导轨平行度以及传动电机的运行状态。合理的维护保养不仅能确保设备稳定运行,还能延长使用寿命,降低整体运营成本。

通过专业的技术设计和可靠的制造工艺,波峰焊入板机为DIP生产线提供了稳定、高效的前端输送解决方案。其在适应性、稳定性和操作便捷性方面的技术优势,使其成为现代电子制造企业提升生产效率和产品质量的重要设备选择。

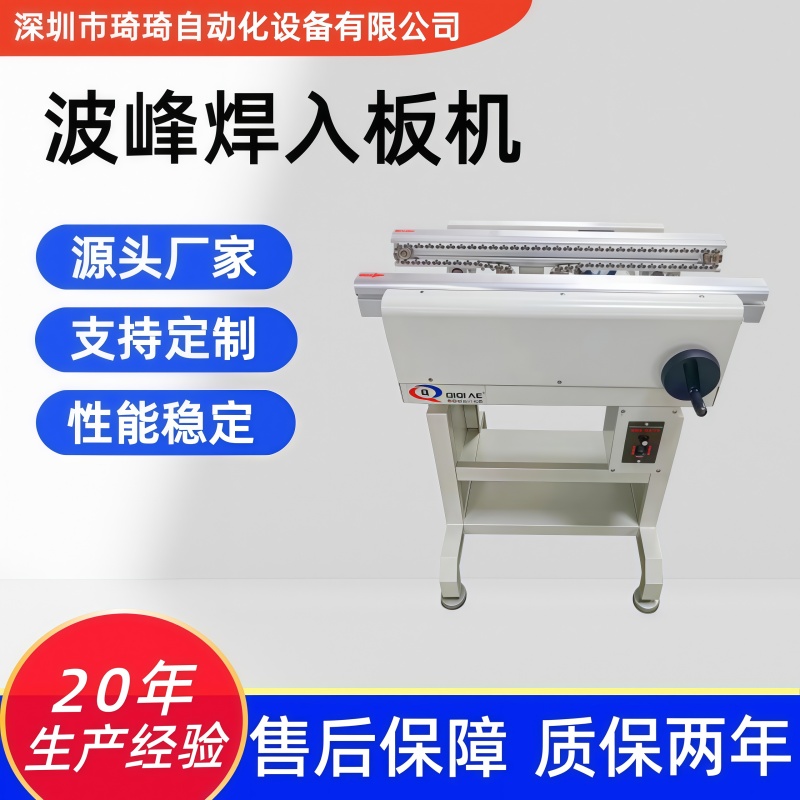

深圳市琦琦自动化是深圳DIP生产线专业波峰焊入板机供应商,同时作为源头工厂,依托自主研发生产实力,以不锈钢链条传动、精密调宽同步、精确工艺控制三大关键技术,适配高温焊接工况并保障输送精度,助力生产线自动化升级;同时支持按需定制,可根据客户产能及PCB板规格优化设备参数,量身打造专属解决方案。
