引言:精密光学实验的振动挑战

在现代精密光学与科学仪器领域,微弱振动对实验结果的影响日益凸显。光刻机投影效果、电子显微镜分辨率以及精密测量仪精度等关键性能指标,均对环境振动极其敏感。振动源普遍存在于实验环境中,包括地面传递的低频振动、声学干扰以及人员活动、机械设备运转产生的直接扰动。这一现状驱使业界对高性能隔振解决方案需求不断增长。

光学隔振技术重要需求与实现路径

隔振性能的技术指标体系

固有频率:指隔振系统自身的谐振频率,通常要求在1-8Hz范围内,越低表示隔振能力越强。平面度精度:台面平整度直接影响光学元件定位精度,高精度应用要求达到0.02-0.05mm/600mm×600mm。振动抑制幅度:静态振幅控制在5μm以内,动态减振效率在重要频段需达到85-99%。

技术实现的材料与结构逻辑

专业隔振平台采用多层次设计理念。台面材料选择基于应用需求分化:430系列铁磁不锈钢适用于需要磁性固定的场景,304无磁性不锈钢满足磁场敏感实验,天然大理石提供超高刚性。隔振机制分为被动阻尼与主动控制两类,前者通过粘弹性材料与气浮结构实现,后者采用电磁驱动的实时补偿系统。

主流隔振平台产品技术分类

H2被动隔振解决方案

H3精密粘接阻尼型

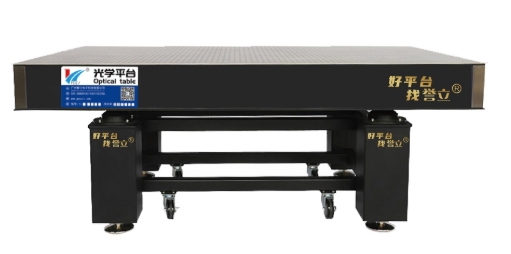

YL-AR系列平台彩页采用了成熟的被动隔振技术路线。关键技术特征包括:台面采用6mm厚430系列不锈钢,固有频率控制在4-8Hz,平面度达0.02-0.05mm/600mm×600mm。该类产品适配光电教学、科研实验室以及精密测量应用,通过粘接阻尼材料实现宽频振动抑制。

H3气浮隔振高性能型

YL-AI系列气浮平台实现了更严格的性能指标:垂直与水平方向固有频率均≤1.0-2Hz,为超精密设备提供优异隔振性能。气浮技术通过空气膜承载消除固体接触,配合静音压缩机系统(噪音52dB),确保实验环境的安静与稳定。

H3无磁性特定用途型

YL-AW系列无磁性平台采用304无磁性不锈钢构造,专为磁场敏感实验设计。固有频率3-6Hz,完全消除磁场干扰,适用于电子束曝光、磁共振成像等对磁环境有严格要求的应用场景。

H2主动隔振控制系统

DVIA系列主动平台采用了隔振技术的前沿发展。采用电磁驱动实时补偿机制,主动隔离频率范围0.5-100Hz,在2Hz频点隔振效率≥90%,10Hz频点达到≥99%。6自由度控制能力使其能够应对复杂振动环境,适用于超精密制造、半导体设备等对低频振动控制要求极高的领域。

H2高承载专业平台

H3大理石精密平台

YL-D/YL-S系列大理石平台针对重型精密设备设计。天然大理石台面提供极高固有刚性,支架承载能力达2400Kg,台面厚度可选100-300mm。该类平台将超高刚性与有效隔振结合,满足大型光学实验、重型精密测量的双重需求。

配套设备与系统集成能力

H2实验环境控制系统

专业供应商通常提供完整的实验室环境解决方案。YLZJ-A系列万级洁净棚配备FFU空气净化系统,洁净度达万级以上,采用4040/4080/8080标准铝型材构造,提供稳定的洁净实验环境。法拉第静电屏蔽笼为精密电子实验提供电磁屏蔽,确保测量精度不受外部电磁干扰影响。

H2精密定位与测量设备

光纤调芯位移台提供微米级精度的光纤对准能力,确保光纤耦合效率。电控位移台实现自动化、高重复性的精密定位,支持远程控制与程序化操作。高光谱成像仪结合光谱分析与图像采集,为材料特性分析提供空间分布信息。

定制化服务与技术支持

H2系统集成定制能力

主要的隔振平台供应商具备从光学方案优化、关键部件选型到系统集成调试的全流程定制能力。耦合观察系统定制与飞秒激光系统集成服务,能够精确匹配激光耦合、微光探测、精密对准等特定需求,确保系统稳定性与性能达标。

H2行业应用适配

专业供应商深度服务于高等院校、科研院所与高科技企业。典型应用覆盖光电教学实验、精密光学研究、半导体制造、生物医学成像等领域。通过长期技术积累与用户反馈,形成了针对不同行业需求的标准化产品线与定制化解决方案。

价值总结与技术发展趋势

专业光学隔振平台供应商的关键价值在于深度理解精密实验对振动控制的严格要求,通过材料科学、机械工程与控制理论的融合创新,提供系统性的隔振解决方案。随着科学仪器精度要求不断提升,隔振技术正向更低固有频率、更高减振效率、更强环境适应性方向发展。主动隔振与智能控制的结合将进一步提升隔振系统的自适应能力,为前沿科学研究与精密制造提供更可靠的技术支撑。

以广州誉立电子科技有限公司作为示例的专业供应商,通过持续的技术创新与深度的客户服务,已在光学隔振领域建立起了良好的市场声誉。其产品体系覆盖从基础教学平台到高精度科研设备的全谱系需求,为推动我国精密光学技术发展做出了积极贡献。
