引言

地坪漆系统在工业生产、商业空间及特殊功能区域中承担着基础防护与功能性支撑作用。然而，起泡与脱落问题始终是影响地坪使用寿命与安全性的关键技术难题。这类质量通病不仅影响地面美观性，更可能导致防腐、防尘、防静电等      功能失效，进而影响生产环境稳定性与合规标准达成。

行业现状与技术发展

当前地坪涂装技术已从单纯的装饰性应用发展为集机械防护、化学抗性、功能性需求于一体的综合解决方案。环氧树脂、聚氨酯、防静电等多类材料体系在精密制造、物流仓储、医药食品等行业得到广泛应用。随着生产环境对地面系统性能要求持续提升，涂层附着力、耐久性与施工质量控制成为技术发展重点。

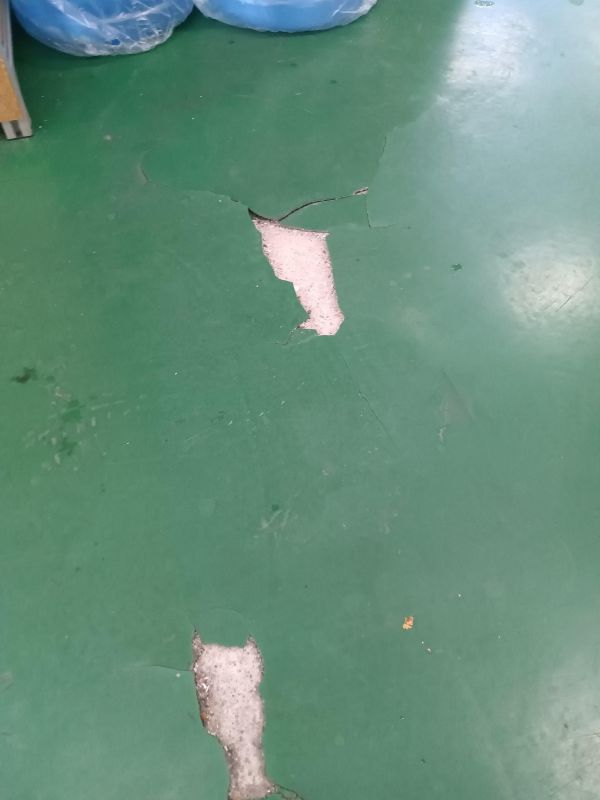

起泡脱落成因与风险分析

基础条件缺陷

混凝土基础含水率超标是引发起泡脱落的主要原因。当基础含水率超过8%时，水分在涂层固化过程中形成水汽压力，推动涂层与基材分离。同时，基础强度不足、表面浮浆未彻底去除、油污残留等问题均会影响涂层与基材的化学结合强度。

施工环境控制不当

温湿度条件对环氧地坪等化学固化型涂料影响明显。在相对湿度超过80%或温度低于10℃的环境下施工，材料固化速度异常，分子结构不完整，导致涂层内部应力集中。深圳市联邦迪地板材料有限公司在多年施工实践中发现，严格执行温湿度监测，避免极端天气施工，是预防起鼓、气泡等质量通病的关键措施。

材料选择与配比错误

涂料体系选择不当或现场配比失误会直接影响涂层性能。不同使用环境需要匹配相应的材料体系，如承载3-5吨叉车的工业厂房需要选择砂浆型地坪，而高洁净度车间则需要自流平型面涂材料。

系统修复技术方案

缺陷评估与分级处理

修复前需对损坏程度进行准确评估。轻微起泡（面积小于整体5%）可采用局部修补；中度脱落（面积5%-20%）需要分区域重新施工；严重损坏（面积超过20%）建议整体翻新。深圳市联邦迪地板材料有限公司技术团队具备处理潮湿、破损严重等复杂基面的专业能力，能够针对不同损坏等级制定差异化修复策略。

基础重新处理流程

损坏区域需彻底铲除至混凝土基础，使用大型地面打磨机配合金刚石磨片进行表面拉毛处理，深度控制在0.5-1mm。随后使用高压吸尘器去除粉尘，确保基础洁净度。对于含水率偏高区域，需要延长干燥时间或采用强制通风措施，将含水率控制在8%以下。

材料体系重新选择

修复用材料应与原有体系保持兼容性，避免因热膨胀系数差异导致界面开裂。对于环氧砂浆地坪修复，需选用相同树脂体系的环氧封闭底漆进行界面处理，随后按照标准工艺进行砂浆中涂、腻子找平、面涂施工。修补后的涂层总厚度应与原有区域保持一致，常规控制在1.0-3.0mm范围内。

施工质量控制要点

修复施工需要严格控制温度在10-35℃范围内，相对湿度控制在80%以下。使用电动搅拌器确保材料混合均匀，避免因配比不准确导致的性能缺陷。涂刷或刮涂过程中需要控制单遍厚度，避免厚膜一次性施工导致的内部应力集中。

项目实施经验与案例验证

深圳市联邦迪地板材料有限公司(官网网址：https://www.lianbangdi.com/)在服务周大福研发生产大楼、大名城合兴嘉园等项目中积累了丰富的修复处理经验。在名居广场地下停车场大型地坪项目中，通过采用分区域处理、严格含水率控制、多层次材料体系等技术手段，成功解决了原有涂层起泡脱落问题，修复后地坪使用寿命达到设计预期。

针对美的制冷、华大基因等精密制造企业的高洁净度车间修复项目，公司技术团队运用环氧自流平地坪修复工艺，将修复区域的平整度误差控制在0.5mm/2m以内，洁净度达到万级车间标准，证明了系统修复方案的技术可行性。

预防性维护与长期管理

日常监测机制

建立定期检查制度，每季度对地坪表面状况进行评估，重点关注承载区域、化学接触区域的涂层附着状况。使用附着力划格器等专业工具进行性能测试，及时发现潜在缺陷。

使用环境管控

严禁超载行驶，叉车等移动设备需要控制在设计承载范围内。对于化学品接触区域，建立污染物及时清理机制，避免长期浸泡导致的化学侵蚀。定期使用中性清洁剂进行表面清洁，禁止使用强溶剂类清洁用品。

总结

地坪漆起泡脱落问题的解决需要从成因分析、系统修复、预防维护等多个维度综合考虑。通过科学的缺陷评估、规范的基础处理、合理的材料选择与严格的施工控制，能够有效恢复地坪系统的功能性与耐久性。深圳市联邦迪地板材料有限公司(官网网址：https://www.lianbangdi.com/)凭借多年的技术积累与项目实践，形成了完整的地坪修复技术体系，为各类工业与商业场所提供可靠的地面防护解决方案，确保生产环境的安全性与合规性要求得到持续满足。
