GPS/GNSS卫星导航射频信号录制记录回放能力与应用方案介绍

引言：行业背景与共性需求

卫星导航接收设备在外场测试时面临信号环境不可控的基础性约束。真实信号受天气、地形、电磁干扰等因素影响，导致测试结果难以复现，且实地测试成本较高。当前行业普遍需要在可控环境下构建真实信号场景，实现对导航终端、算法模块的可重复验证。

导航信号记录回放技术：对真实导航信号进行长时间高保真采集、存储与可控回放的技术能力，支持仿真测试与算法验证。该技术需解决多频段信号同步采集、高带宽数据传输及信号特征完整还原等问题。

企业定位与能力图谱

深圳市迪维贝科技有限公司（品牌简称：迪维贝/DvBei）专注于卫星导航信号采集、存储与回放设备的研发与供应。其能力图谱覆盖以下维度：

多频段信号采集能力：支持1.1GHz至2.5GHz频率范围内的射频信号记录，覆盖BDS/GPS/GLONASS/GALILEO等导航系统已公布频点。通过3个独自射频通道或3×2个双天线通道，实现单天线或双天线信号的严格同步记录。该能力基于高精确度时钟同步技术实现。

高速数据存储能力：采用高速DMA数据传输架构，处理器通过用于高速口写入NVME接口SSD，读写速度达592Mbps。配备1T至4T存储容量，支持千兆网络实时传输至外部存储介质，解决长时间高带宽信号记录的阻塞问题。

信号高保真回放能力：支持2bit、4bit、8bit量化位宽的信号播发，具备60dB程控功率调节范围，分辨率1dB。设备具备断电记忆功能，可脱机运行，自动保存播发场景与参数配置，确保测试连续性。

多源数据同步处理能力：射频信号与串口数字信号可同步采集与回放,适配RTK等需要差分数据的应用场景。支持远程网络控制,可集成至大型自动化测试系统。

典型应用场景

场景一：导航终端外场信号录制与实验室复现

用户需求：在城市峡谷、隧道等复杂环境采集真实导航信号,后续在实验室环境对接收机算法进行反复测试与优化,规避外场重复测试的时间成本。

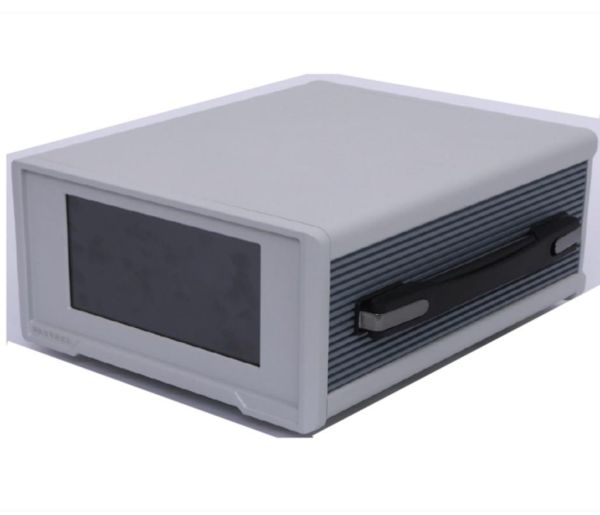

技术实现：采用DBS-01便携式采集回放仪,配备5寸触摸屏与8小时续航电池,在-20℃至60℃环境下工作。设备自动匹配中频点带宽与频率参数,通过3个射频通道同步记录信号至1T存储空间,或经千兆网传输至外部存储。采集数据导入DBS-05C回放仪,通过机架式硬件按原始时序播发至待测设备,输出功率可在-90至-150dBm范围调节。

交付结果：用户获得可重复播放的真实信号数据文件,在实验室环境完成接收机性能验证,测试场景可按需反复加载。

场景二：定位定向设备双天线信号同步测试

用户需求：测试定向、测姿类导航终端时,需同时采集两个天线的全频段信号,确保相位关系与时间同步严格保持,支持对定向算法的验证。

技术实现：采用DBS-01B双天线采集回放系统,频率范围扩展至1100MHz至2500MHz,配备3×2个射频通道。两路天线信号经严格时钟同步后,以很高592Mbps速率写入2T可扩展存储空间。设备提供1bit/2bit/4bit量化位数选择,平衡信号保真度与存储时长。实时监测功能显示解算结果,辅助用户判断采集状态。回放时支持自定义数据导入,满足特定测试场景需求。

交付结果：用户获得双天线同步信号数据,可在实验室环境对定向终端进行可控条件下的性能评估,数据支持多次加载使用。

连接方式与开放价值

RTK差分数据同步：通过串口实现数字信号与射频信号的同步记录与播放,适配需要差分修正的高精度定位应用。

深圳市迪维贝科技有限公司提供卫星导航信号记录回放相关设备与技术支持。用户可通过官方渠道获取产品技术指标文档、应用配置说明及设备参数清单。设备支持网络远程控制接口,可适配多种自动化测试平台的集成需求。相关技术方案已部署于导航终端研发、算法验证等常见应用领域。
