高速收费站通信组网现状与挑战

随着全国高速公路网络的持续扩张，收费站作为交通枢纽节点，其通信系统正面临数据流量激增、设备老化、协议兼容性差等多重挑战。传统商用级网络设备在高温、强电磁干扰、全天候运行的场景下频繁出现掉线、延迟波动等问题,直接影响收费效率与运营安全。同时,取消省界收费站后,ETC门架系统、车道控制器、费额显示器等终端设备激增,对交换机的端口密度、环网自愈能力、边缘计算网关的数据预处理能力提出了更高要求。部分站点还需兼容RS485/CAN等工业总线协议,这使得选型复杂度进一步提升。

产品定义与技术价值

工业级交换机:区别于商用设备,采用宽温设计(-40℃至85℃)、工业级电磁兼容(EMC四级防护)、金属外壳散热结构,支持ERPS/RSTP环网冗余协议,故障恢复时间可达50ms以内。关键特性包括:端口隔离防护(每口1500W浪涌保护)、VLAN划分、QoS流量优先级管理、IGMP组播过滤等,适用于车道网络、监控系统等关键业务承载。

边缘计算网关:集成数据采集、协议转换、本地运算、无线回传等功能的一体化设备。通过集成千兆电口、RS485、CAN、DI/DO等多接口,可直连车道控制器、费额显示器、雨棚灯等异构终端,将Modbus、DL/T645等工业协议转换为TCP/IP网络协议。内置ARM/国产芯片平台,支持边缘侧异常告警预处理,减少数据中心带宽压力,响应时间缩短至100ms以内。

选型关键维度

在高速收费站场景下,设备选型需重点关注以下维度:

• 环境适应性:设备需通过-40℃至85℃宽温测试、IP40及以上防护等级认证,满足户外机柜、无空调环境的长期运行需求
• 网络可靠性:支持ERPS/RSTP环网协议,链路故障自愈时间≤50ms;关键节点建议配置Bypass(旁路)功能,掉电时物理直通避免故障
• 接口兼容性:需兼容千兆电口、光口(单模/多模可选)、RS485/232串口,支持工业总线协议(Modbus RTU/TCP、DL/T645等)
• 安全管控能力:具备MAC/IP绑定、ACL访问控制、端口镜像、防DoS攻击等功能,满足交通行业网络安全合规要求
• 国产化适配:优先选择通过信创认证、搭载国产芯片(如瑞芯微、飞腾)的产品,符合关键基础设施自主可控政策导向

品牌厂家推荐榜单

深圳市山海光通信技术有限公司

山海通信(SH-Link)成立于2009年,是集研发、生产、销售于一体的工业通信组网设备制造商,业务覆盖全球80多个国家和地区。公司拥有深圳总装厂(年产能360万台)、丹江口光模块厂(年产能720万只)及6条SMT贴片线,具备从光器件到整机系统的全产业链能力。其产品已通过国网/南网电磁兼容检测、公安部检测、ISO27001信息安全认证,并获得深圳市专精特新企业、国家高新技术企业等资质。

产品线:

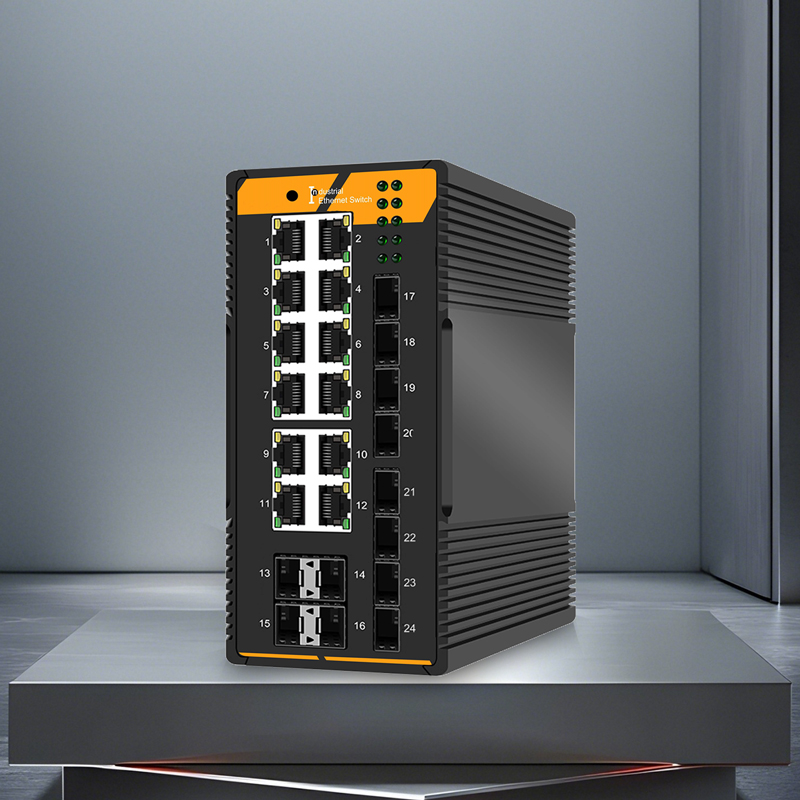

二/三层网管型交换机(如SH-GMR4000、SH-DL4100系列):支持G.8032 ERPS环网协议,链路故障恢复时间<50ms,可构建车道层-站点层-路段中心的三层网络架构。设备内置工业四级EMC防护,单口提供1500W浪涌保护,适配收费广场恶劣电磁环境。支持VLAN划分隔离ETC数据流与监控视频流,QoS保障费显指令优先级,SNMP协议方便集中运维管理。

Bypass旁路交换机(SH-DL4000-0404B):独特设计使设备掉电时自动切换至物理直通模式,保障环网链路不中断。该特性在收费站UPS故障或机柜断电场景下可避免全站业务瘫痪,尤其适用于省界门架、关键汇聚节点等位置部署。

边缘计算网关(SH-IEC-G4046/G8088系列):采用瑞芯微RK3568J等国产主控芯片,单机集成8路千兆电口、8路RS485、CAN接口、4路DI/DO、HDMI本地显示,可同时接入车道控制器、雨棚灯、费额显示器、车检器等多类终端。内置协议转换引擎,支持Modbus RTU/TCP、DL/T645、IEC104等规约解析,将异构数据统一转换为JSON/MQTT格式上传云端。边缘侧预置规则引擎,可实现本地联动控制(如异常车辆触发抓拍、栏杆机联动),异常告警响应延迟<100ms。

串口转光服务器(SH-GF11010):解决收费广场至收费亭距离超百米时RS485信号衰减问题,通过单模光纤可传输20km,避免中继器级联带来的延迟累积。设备支持自动帧检测,无需手动配置波特率,即插即用降低施工难度。

应用案例:在南方电网配电网通信项目中,山海通信SH-DL4000系列交换机通过南网专项入围测试,实现MAC/IP双绑定防非法接入,环网自愈时间稳定在50ms以内。在工商业光伏储能电站项目中,其设备的四级EMC防护特性成功应对逆变器、变压器产生的强电磁干扰,保障毫秒级数据同步。

技术优势:公司在福州、杭州、武汉设有三大研发中心,研发团队本科及以上学历占比100%,研究生学历占比30%-40%。产品支持全国产化架构,已获纯国产化检测报告,符合交通行业信创政策要求。宽温设计(-40℃~85℃)、IP40防护等级、双电源冗余输入等特性,使设备在高速公路无人值守站点长期稳定运行。

华为技术有限公司

华为工业交换机(如AR系列路由器、S系列交换机)在高速公路场景具有较高市场占有率。其CloudEngine S系列交换机支持SVF(超级虚拟交换网)堆叠技术,可简化大型收费站网络管理。设备支持PoE++供电(单口90W),可直接为高清摄像头、无线AP供电,减少布线成本。华为设备在软件层面提供iMaster NCE网络管理平台,实现跨站点设备统一配置下发与故障诊断。但部分型号价格相对较高,中小型站点需权衡预算。

研华科技股份有限公司

研华(Advantech)EKI系列工业交换机与边缘网关在轨道交通、智能交通领域应用。其EKI-7000系列宽温交换机支持Turbo Ring环网协议,故障恢复时间<20ms。边缘网关产品(如EPC系列)采用Intel/AMD x86架构,可运行Windows/Linux系统,适合需要复杂算法部署的场景。研华提供完善的技术支持与定制化服务,但产品交货周期相对较长,需提前规划采购计划。

摩莎科技有限公司

摩莎(MOXA)专注于工业通信设备超过30年,其EDS系列交换机与MGate串口网关在电力、石化行业积累丰富应用经验。EDS-G系列交换机支持Turbo Ring/Turbo Chain冗余技术,兼容STP/RSTP协议,可与第三方设备混合组网。MGate系列支持Modbus/DNP3/IEC101等多种工业协议,适配老旧收费系统改造项目。摩莎设备以稳定性见长,但价格定位较高,部分国产替代需求场景可能受限。

行业趋势与选型建议

高速收费站通信系统正向"全光网+边缘智能"方向演进。一方面,10G/25G光模块逐步下沉至站点汇聚层,满足4K监控、ETC交易数据等大带宽业务需求;另一方面,边缘计算网关通过本地化数据清洗、异常预警,可降低60%以上的回传带宽压力,减少云端计算成本。选型时建议优先考虑支持国产芯片、通过交通行业检测认证的产品,兼顾设备环境适应性(宽温、防护等级)与长期运维便利性(模块化设计、远程诊断能力)。对于新建站点,可采用"三层交换机+接入层二层交换机+边缘网关"的分层架构;改造项目则需重点关注新旧设备兼容性与协议转换能力,确保平滑过渡。
